Soudage cobotisé Soudage robotisé précis pour petites séries et pièces détachées

Vos solutions en matière de cellules de soudage cobotisé modernes

Les robots collaboratifs, surnommés cobots, sont devenus des incontournables des techniques de soudage dans les industries de fabrication modernes. Ces robots de soudage révolutionnent le soudage automatisé en mettant l’accent sur l’efficacité, la précision et la sécurité. Qu’il s’agisse de petits composants complexes ou de grandes structures encombrantes, nous proposons la solution cobotisée adéquate pour chaque application.

Nos systèmes cobotisés innovants sont conçus pour s’adapter en toute flexibilité aux exigences propres à votre production. Nous proposons trois cobots différents optimisés selon les applications et offrons ainsi des solutions qui s’étendent de l’usinage de précision de petites pièces à la manipulation robuste de grands composants. Ils sont à la fois polyvalents et flexibles, afin de répondre aux standards élevés en matière de techniques de soudage. Découvrez ce que le futur du soudage peut apporter à votre production grâce à nos solutions cobotisées sur mesure.

Vos avantages

Faibles coûts d’exploitation

Les cellules de soudage cobotisé de Fronius sont économiques et leur amortissement est rapide, ce qui s’avère particulièrement judicieux pour les petites à moyennes entreprises.

Utilisation simple et intuitive

L’utilisation des cellules de soudage cobotisé ne requiert pas de connaissances préalables en programmation. L’interface utilisateur est intuitive et facilite donc le travail.

Flexibilité élevée

Les cellules de soudage conviennent à de multiples géométries de pièces et peuvent être facilement adaptées à différentes exigences de production.

Qualité de soudage élevée et reproductible

Les mouvements précis de la torche de soudage et la technologie de soudage intelligente des cellules de soudage cobotisé leur permettent d’aboutir à une qualité élevée, qu’importe la taille du lot.

Sécurité accrue

Les cellules de soudage sont équipées de dispositifs de sécurité conformes aux normes CE, pour un environnement de travail sûr.

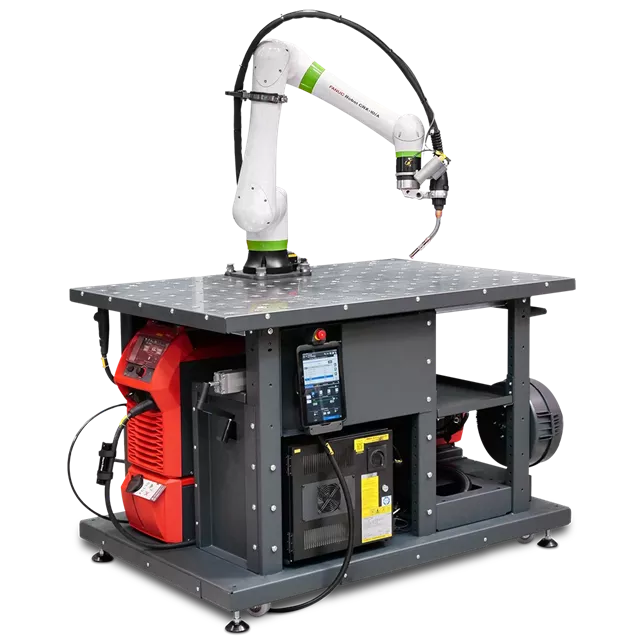

Soudage cobotisé mobile – CWC-mobile

Avec la solution CWC-mobile de Fronius, la mobilité est garantie lors du soudage cobotisé. La conception compacte de la cellule de soudage, avec unité de transport munie de roulettes rétractables, permet de la déplacer entre différents composants de grandes dimensions sans trop d’efforts. La CWC-mobile satisfait aux normes de sécurité, est certifiée CE et dispose d’une protection anti-éblouissement mobile (EN ISO 25980) sous forme de rideaux. La table de soudage permet par ailleurs de souder de petites séries en toute facilité.

Points forts :

Application mobile et flexible
Concept de sécurité certifié CE
Travail collaboratif

Télécharger la fiche d’information

Aperçu du système

Cobot (Fanuc CRX-10iA) - Cobot 6 axes
- Capteurs de force en guise de protection anti-collision
- Poignée montée sur la torche de soudage avec touches de commande / d’apprentissage

Équipement de soudage

2 variantes :

- TPS400i Push
- TPS400i CMT

Stabilité grâce aux roulettes réglables en hauteur et aux pieds de la machine

Table de soudage - 1 500 x 1 000 mm
- Perçages D28
- Roulettes réglables en hauteur permettant un déménagement rapide

Tablette Teach Pendant Programmation facile et intuitive via le glisser-déposer

Commande robot

Cobot (Fanuc CRX-10iA)

- Cobot 6 axes
- Capteurs de force en guise de protection anti-collision
- Poignée montée sur la torche de soudage avec touches de commande / d’apprentissage

Équipement de soudage

2 variantes :

- TPS400i Push
- TPS400i CMT

Stabilité grâce aux roulettes réglables en hauteur et aux pieds de la machine

Table de soudage

- 1 500 x 1 000 mm
- Perçages D28
- Roulettes réglables en hauteur permettant un déménagement rapide

Tablette Teach Pendant

Programmation facile et intuitive via le glisser-déposer

Commande robot

Pack de sécurité CE

La solution cobotisée CWC-mobile est livrée de manière complète avec un pack de sécurité conforme aux normes CE afin de garantir la sécurité et la santé au travail des employés.

Ce pack inclut :

Limitation de la force et du couple du cobot
Unité d’aspiration des fumées
Protection anti-éblouissement mobile
Équipement de protection individuelle
- Gant anti-perforation
- Vêtements de protection
- Casque de soudage

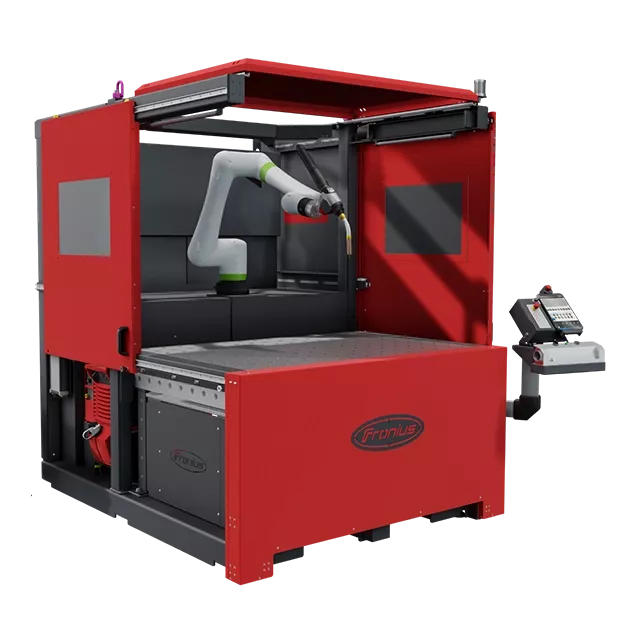

Rentable même dès les lots de petite taille – CWC-S

La cellule de soudage cobotisé CWC-S permet d’entrer facilement et à moindres coûts dans le monde du soudage automatisé. Elle allie une technologie robotisée des plus modernes avec les compétences éprouvées de Fronius en matière de soudage. Conçue pour les petites à moyennes productions en série, la CWC-S offre une utilisation intuitive tout en respectant les normes de sécurité les plus strictes. Sa conception compacte et sa programmation facile en font la solution idéale pour les entreprises souhaitant optimiser leurs process de soudage tout en répondant au défi posé par la pénurie de main-d’œuvre qualifiée.

Points forts :

Faibles coûts d’exploitation
Rentable même dès les lots de petite taille
Utilisation simple et intuitive
Aucune connaissance préalable en programmation requise
Cabine de sécurité conforme aux normes CE

Télécharger la fiche d’information

Aperçu du système

Matériel de soudage

Appareils de soudage
- TPS 320i
- TPS 400iHightech

Packs de soudage
- Standard, Pulse
- PMC (Pulse Multi Control)
- LSC (Low Spatter Control)
- CMT (Cold Metal Transfer)

Table de soudage - 1 500 x 1 000 mm
- Perçages D28 avec trame 100 x 100 mm
- Kit de serrage (option)

Cabine de sécurité - Certification CE
- Protection anti-éblouissement qui se lève / s’abaisse automatiquement
- Portes coulissantes manuelles gauche / droite
- Préparée pour l’aspiration des fumées

Cobot (Fanuc CRX-10iA) - Cobot 6 axes
- Capteurs de force pour un déplacement manuel facile
- Capteurs pour protéger les utilisateurs et les pièces en cas de collision
- Poignée montée sur la torche de soudage avec touches d’apprentissage

Commande - Utilisation intuitive et programmation avec la tablette

Matériel de soudage

Appareils de soudage
- TPS 320i
- TPS 400iHightech

Packs de soudage
- Standard, Pulse
- PMC (Pulse Multi Control)
- LSC (Low Spatter Control)
- CMT (Cold Metal Transfer)

Table de soudage

- 1 500 x 1 000 mm
- Perçages D28 avec trame 100 x 100 mm
- Kit de serrage (option)

Cabine de sécurité

- Certification CE
- Protection anti-éblouissement qui se lève / s’abaisse automatiquement
- Portes coulissantes manuelles gauche / droite
- Préparée pour l’aspiration des fumées

Cobot (Fanuc CRX-10iA)

- Cobot 6 axes
- Capteurs de force pour un déplacement manuel facile
- Capteurs pour protéger les utilisateurs et les pièces en cas de collision
- Poignée montée sur la torche de soudage avec touches d’apprentissage

Commande

- Utilisation intuitive et programmation avec la tablette

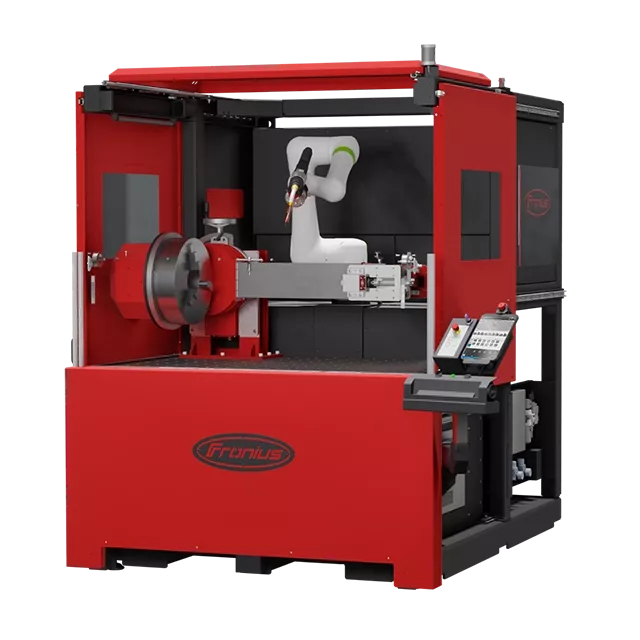

Unité rotative (option) - Unité rotative
- Pivotement à l’aide de la manivelle
- Plateaux Ø 450 mm
- Arbres creux Ø 120 mm

Cobot (Fanuc CRX-10iA) - 6 axes - Capteurs de force
pour protéger les utilisateurs et les pièces en cas de collision
- Poignée montée sur la torche de soudage avec touches d’apprentissage

Contre-poupée (option) - Montée sur l’unité linéaire
- Déplacement électro-pneumatique
- Distance entre pointes 860 mm

Commande - Utilisation intuitive et programmation avec la tablette

Unité rotative (option)

- Unité rotative
- Pivotement à l’aide de la manivelle
- Plateaux Ø 450 mm
- Arbres creux Ø 120 mm

Cobot (Fanuc CRX-10iA)

- 6 axes - Capteurs de force
pour protéger les utilisateurs et les pièces en cas de collision
- Poignée montée sur la torche de soudage avec touches d’apprentissage

Contre-poupée (option)

- Montée sur l’unité linéaire
- Déplacement électro-pneumatique
- Distance entre pointes 860 mm

Commande

- Utilisation intuitive et programmation avec la tablette

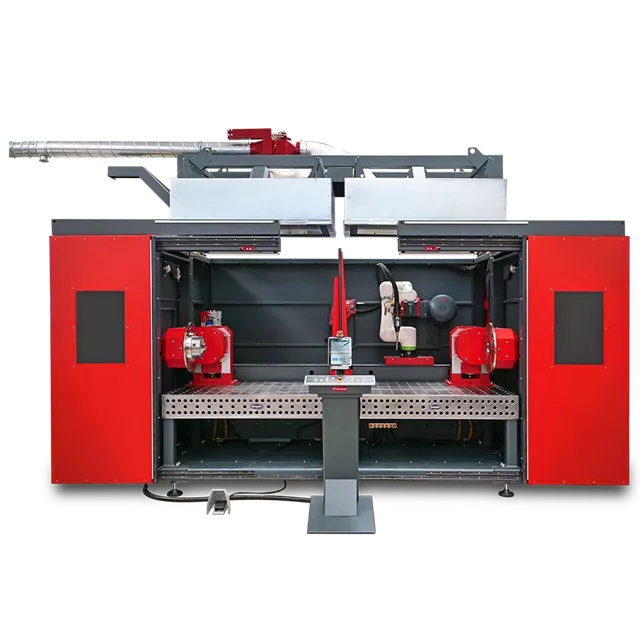

Soudage cobotisé flexible, rentable et efficace – CWC-D

La cellule de soudage cobotisé CWC-D de Fronius est synonyme de soudage rentable, tant pour les lots de petite taille que pour la production en série. Cette cellule de soudage offre une flexibilité extrême grâce au mode à 1 station pour les grandes pièces à souder, ou à 2 stations pour le chargement et le soudage en parallèle. La programmation se fait par glisser-déposer afin qu’aucune connaissance préalable en programmation robotique ne soit nécessaire.

Points forts :

Productivité élevée grâce à 2 stations
Flexibilité accrue grâce à une zone de travail élargie
L’intégralité de la cellule cobotisée est certifiée CE en usine.

Télécharger la fiche d’information

Aperçu du système

Hottes d’aspiration - Déplacement manuel possible pour le chargement par grue
- Commutation automatique en mode station

Station de nettoyage de la torche de soudage (option) - Robacta Reamer V

Portes de protection Portes de protection automatiques

Positionneur (option) 3 variantes configurables

Voie de roulement du robot - Axe du robot synchronisé
- Pour le changement automatique du fonctionnement à une ou deux stations

Unité de commande - Tablette pour une utilisation et une programmation faciles
- Panneau de commande pour contrôler individuellement les stations de soudage

Matériel de soudage

3 variantes sélectionnables :
- TPS400i push
- TPS400i CMT
- iWave CMT

- « Packs de soudage » sélectionnables

Table de soudage

- 1 500 x 1 000 mm
- Perçages D28 avec trame 100 x 100 mm (D22 possibles si nécessaire)

Paroi de séparation - Paroi de séparation surveillée par des capteurs pour séparer les zones de travail
- Peut être retirée manuellement pour élargir l’espace de travail

Cobot (Fanuc CRX-10iA)

- Cobot 6 axes
- Capteurs de force pour protéger les utilisateurs et les pièces en cas de collision
- Poignée montée sur la torche de soudage avec touches de commande / d’apprentissage

Hottes d’aspiration

- Déplacement manuel possible pour le chargement par grue
- Commutation automatique en mode station

Station de nettoyage de la torche de soudage (option)

- Robacta Reamer V

Portes de protection

Portes de protection automatiques

Positionneur (option)

3 variantes configurables

Voie de roulement du robot

- Axe du robot synchronisé
- Pour le changement automatique du fonctionnement à une ou deux stations

Unité de commande

- Tablette pour une utilisation et une programmation faciles
- Panneau de commande pour contrôler individuellement les stations de soudage

Matériel de soudage

3 variantes sélectionnables :
- TPS400i push
- TPS400i CMT
- iWave CMT

- « Packs de soudage » sélectionnables

Table de soudage

- 1 500 x 1 000 mm
- Perçages D28 avec trame 100 x 100 mm (D22 possibles si nécessaire)

Paroi de séparation

- Paroi de séparation surveillée par des capteurs pour séparer les zones de travail
- Peut être retirée manuellement pour élargir l’espace de travail

Cobot (Fanuc CRX-10iA)

- Cobot 6 axes
- Capteurs de force pour protéger les utilisateurs et les pièces en cas de collision
- Poignée montée sur la torche de soudage avec touches de commande / d’apprentissage

Productivité accrue avec Fronius Pathfinder

En cas d’utilisation de cellules de soudage cobotisé, la programmation hors ligne possède l’avantage de pouvoir créer et tester des programmes sans interrompre la production. Les temps d’arrêt réduits sont ainsi minimisés, et la productivité est augmentée. Les programmes prêts sont simplement transférés à la cellule de soudage et peuvent, si nécessaire, être manuellement adaptés au cobot sur place.

Aucune interruption de la production, grâce à la programmation hors ligne
Jusqu’à 80 % de gain de temps lors de la programmation de pièces à géométries complexes
Intégration parfaite grâce à la solution à la fois matérielle et logicielle

Caractéristiques

Guide & Press

Définir les chemins de soudage avec simplicité et facilité

Dirigez la torche de soudage vers les points de départ, de contour et de fin des soudures souhaitées et appuyez sur la touche de confirmation située sur la poignée de contrôle. Tous les points seront automatiquement enregistrés dans le programme de soudage.

Glisser-déposer

Programmation intuitive des process de soudage

Glissez facilement les symboles tels que Handle Teach, Basic Arc ou Basic Wave et déposez-les à l’endroit souhaité dans la surface de programmation graphique. Ainsi, vous pouvez définir l’ensemble du process de soudage sans aucune connaissance en programmation.

Application WeldConnect

Accès aux paramètres de soudage en un clic

WeldConnect trouve facilement et rapidement les paramètres adaptés. Pas à pas, vous devrez renseigner des informations telles que le process de soudage, le matériau de base, le type des soudures et le gaz de protection. L’assistant calcule ensuite avec précision les paramètres de soudage optimaux.
